MPPT是逆變器非常核心的技術，MPPT電壓在進行光伏電站設計時一項非常關鍵的參數，MPPT控制器的全稱“最大功率點跟蹤”（Maximum Power Point Tracking）太陽能控制器，是傳統太陽能充放電控制器的升級換代產品。MPPT控制器能夠?qū)崟r(shí)偵測太陽能板的發電電壓，并追蹤最高電壓電流值(VI)，使系統以最大功率輸出對蓄電池充電。應用于太陽能光伏系統中，協調太陽能電池板、蓄電池、負載的工作，是光伏系統的大腦。

MPPT的作用是什么？

由于太陽能電池收到光強以及環境等外界因素的影響，其輸出功率是變化的，光強發出的電就多，帶MPPT最大功率跟蹤的逆變器就是為了充分的利用太陽能電池，使之運行在最大功率點。也就是說在太陽輻射不變的情況下，有MPPT后的輸出功率會比有MPPT前的要高，這就是MPPT的作用所在。

就假設說MPPT還沒開始跟蹤，這時組件輸出電壓是500V，然后MPPT開始跟蹤之后，就開始通過內部的電路結構調節回路上的電阻，以改變組件輸出電壓，同時改變輸出電流，一直到輸出功率最大(假設是550V最大)，此后就不斷得跟蹤，這樣一來也就是說在太陽輻射不變的情況下，組件在550V的輸出電壓情況，輸出功率會比500V時要高，這就是MPPT的作用。

最大功率點跟蹤的原理

隨著電子技術的發展，當前太陽能電池陣列的MPPT控制一般是通過DC/DC變換電路來完成的。其原理框圖如下圖所示。

光伏電池陣列與負載通過DC/DC電路連接，最大功率跟蹤裝置不斷檢測光伏陣列的電流電壓變化，并根據其變化對DC/DC變換器的PWM驅動信號占空比進行調節。

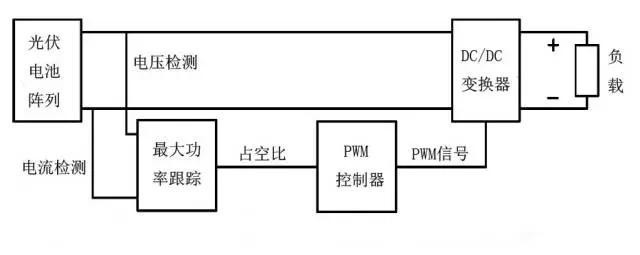

MPPT系統原理框圖

對于線性電路來說，當負載電阻等于電源的內阻時，電源即有最大功率輸出。雖然光伏電池和DC/DC轉換電路都是強非線性的，然而在極短的時間內，可以認為是線性電路。因此，只要調節DC-DC轉換電路的等效電阻使它始終等于光伏電池的內阻，就可以實現光伏電池的最大輸出，也就實現了光伏電池的MPPT。

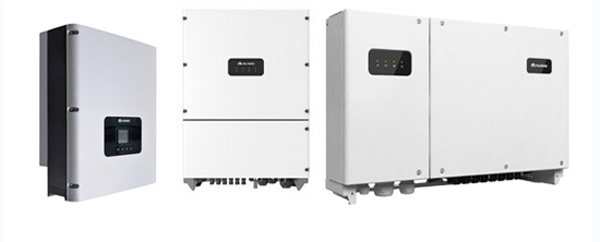

目前業內已經認識到了逆變器多MPPT通道的重要性，多MPPT的組串逆變器已經被廣泛的認可。華為組串式逆變器多達4路MPPT，可顯著提升發電量。深圳恒通源作為華為智能光伏授權經銷商，不僅能為廣大客戶提供華為逆變器等系列產品，還能為客戶提供專業的技術支持及周到的售后服務！
