華為SUN8000智能逆變器典型應用場景：屋頂項目（≥500kW），地面電站項目（≥1MW）

屋頂項目（≥500kW）

華為SUN8000智能逆變器在屋頂項目場景中，應用如圖3-2所示。

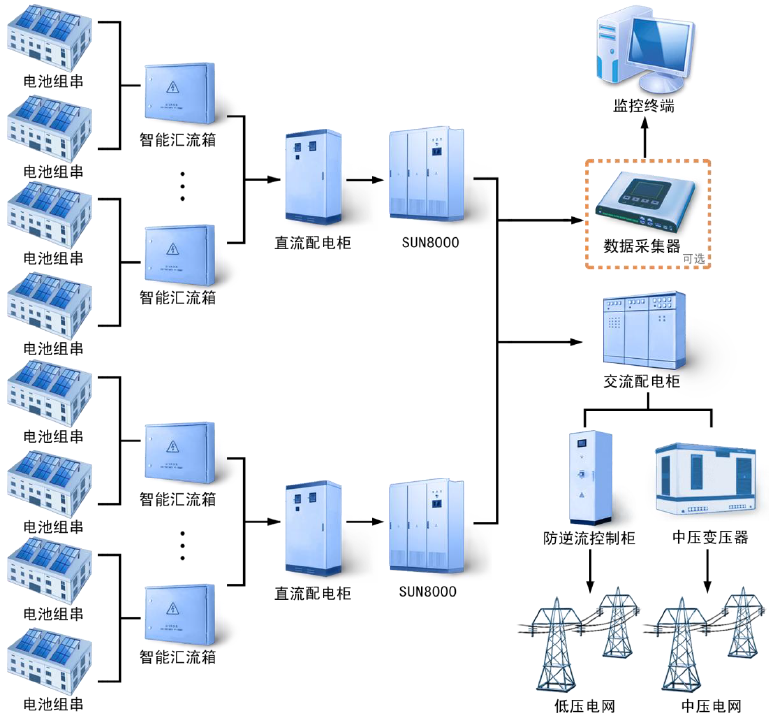

圖3-1 SUN8000應用于屋頂項目的場景

●華為SUN8000智能逆變器輸入側通過直流配電柜和匯流箱接光伏組串。

●華為SUN8000智能逆變器輸出側經交流配電柜和防逆流控制柜，接入三相交流低壓電網；或者經交流配電柜和升壓變壓器，接入三相交流中壓電網。

●S華為SUN8000智能逆變器通過RS485接口，經過RS485/RS232轉換器轉換接口后（或通過485總線，與數據采集器的RS485 IN接口連接后），接入監控機房的本地監控終端，實現本地監控；或者通過路由器接入遠程數據中心的監控終端，實現遠程集中監控。

地面電站項目（≥1MW）

華為SUN8000智能逆變器在地面電站項目場景中，應用如圖3-2所示。

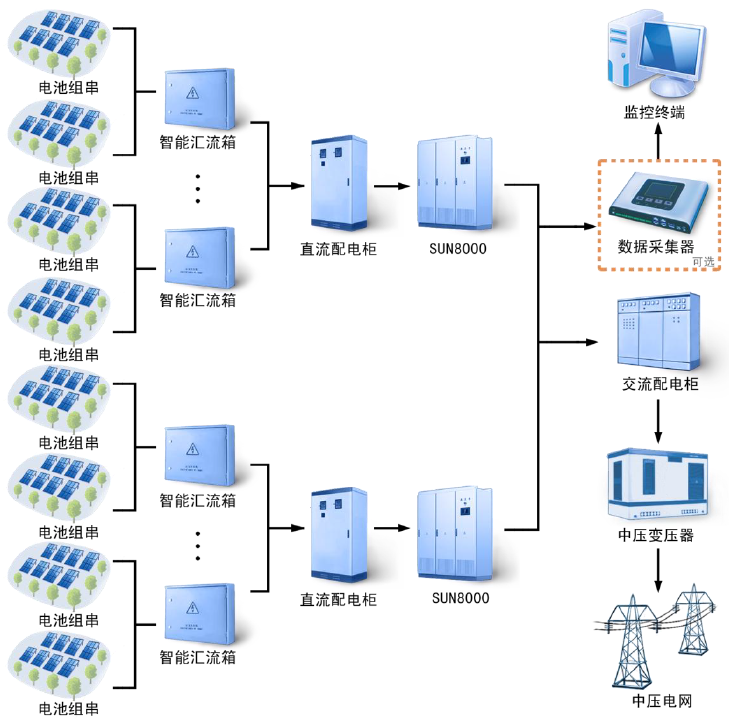

圖3-2 SUN8000應用于地面電站項目的場景

●華為SUN8000智能逆變器輸入側通過直流配電柜或匯流箱接光伏組串。

●華為SUN8000智能逆變器輸出側經交流配電柜和升壓變壓器，接入三相交流中壓電網。

●華為SUN8000智能逆變器通過RS485接口，經過RS485/RS232轉換器轉換接口后（或通過485總線，與數據采集器的RS485 IN接口連接后），接入監控機房的本地監控終端，實現本地監控；或者通過路由器接入遠程數據中心的監控終端，實現遠程集中監控。
